jueves, 16 de diciembre de 2010

ANÁLISIS DE LOS DATOS E INTERPRETACIÓN

DE LOS RESULTADOS.

Si bien el análisis e interpretación de los resultados es la última etapa del proceso de investigación, todas Ias anteriores, comprendidas en el diseño, concurren hacia la realización de esta importante operación.

a. Análisis de los datos.

Como dice Encinas (1993), los datos en sí mismos tienen limitada importancia, es necesario

"hacerlos hablar", en ello consiste, en esencia, el análisis e interpretación de los datos.

"El propósito del análisis es resumir las observaciones llevadas a cabo de forma tal que proporcionen respuesta a la interrogantes de la investigación. La interpretación, más que una operación distinta, es un aspecto especial del análisis su objetivo es "buscar un significado más amplio a las respuestas mediante su trabazón con otros conocimientos disponibles”

(Selltiz, 1970) que permitan la definición y clarificación de los conceptos y las relaciones entre éstos y los hechos materia de la investigación.

La relación entre análisis e interpretación y la forma específica que toman, tanto separada como conjuntamente, varían de un estudio a otro" , dependiendo de los distintos esquemas o niveles de investigación y, fundamentalmente, del diseño propuesto.

Los datos, a partir de los cuales el investigador inicia el análisis, son diferentes según el nivel de elaboración realizado, el cual depende de la naturaleza del problema de investigación y, consecuentemente, del tipo de investigación; también de las técnicas y procedimientos seguidos en la elaboración.

De acuerdo a estas consideraciones, los datos que se utilizan en el análisis pueden ser:

?? datos cuantificados

?? datos no cuantificados

?? datos no estructurados.

1) Análisis de los datos cuantificados.

Algunos tipos de estudios, por su naturaleza, aportan datos elaborados, es decir, cuantificados.

El tratamiento estadístico de los datos permite un análisis adecuado que puede tener diversos alcances, los cuales dependen de los objetivos de la investigación y de las hipótesis formuladas.

Según Selltiz (1970), al análisis puede estar orientado a:

?? Determinar lo que es típico en el grupo estudiado. (Se utiliza algunas de las medidas de tendencia central, según el caso).

?? Indicar si existen variaciones entre los sujetos del grupo, señalando de qué tipo y magnitud son. (Se utiliza alguna de las medidas de variabilidad; cada una proporciona datos sobre un aspecto diferente).

?? Mostrar la forma cómo están distribuidos los individuos con respecto a la variable que se mide. (Se utiliza el desarrollo de una curva de distribución).

?? Mostrar la relación existente entre dos o más variables. (Se aplica el coeficiente de variabilidad).

?? Describir las diferencias existentes comparando dos grupos de individuos.

2) Análisis de los datos no cuantificados.

No todos los aspectos del material recogido pueden ser categorizados y, consecuentemente, cuantificados, debido, en algunos casos, a la falta de precisión en la definición de las categorías, lo que dificulta el análisis de los resultados. Por este motivo, se recomienda considerar que cada categoría propuesta comprenda un amplio margen de criterios para las respuestas.

De todos modos, los datos sin eloborar, "pueden ser utilizados en el análisis e interpretación sin tener en cuenta si han sido o no cuantificados en todos los aspectos", pues cumplen una función importante:

?? ayudan a entender el significado de las categorías;

?? aclaran la naturaleza de las relaciones entre las variables determinadas estadísticamente; y

?? permiten orientar al investigador a formular nuevas hipótesis para futuras investigaciones.

3) Análisis de los datos no estructurados.

El material no estructurado es el que proviene, por ejemplo, de observaciones o entrevistas no estructuradas, en las cuales se recoge mucho material, a veces valioso, pero sin ninguna pauta que permita alguna forma de organización y menos de clasificación.

En algunos casos, los estudios de nivel exploratorio, que no se inician con hipótesis, cubren aspectos diversos, los cuales conducen al acopio de datos en cantidad excesiva y no estructurado.

El problema que plantea este tipo de datos es doble: primero porque se necesita determinar qué aspectos del material requieren ser categorizados, y segundo, saber qué principios de clasificación pueden utilizarse.

Selltiz (1970) propone, como soluciones al problema expuesto, elaborar, en primer término, hipótesis de trabajo que permitan establecer principios de clasificación y, en segundo lugar, utilizar algunos procedimientos que puedan ayudar en el análisis, tales como:

Estudiar el material correspondiente a un grupo que contrasta con el que se está investigando, con el objeto de obtener elementos que sugieran ideas sobre las diferencias significativas entre ambos grupos, respecto de la característica que se analiza.

Otro procedimiento consiste en formar grupos con lo casos motivo de estudio sobre características comunes; después se analizan para ver si aquellos que tienen características semejantes han pasado por experiencias parecidas.

También, pueden formarse grupos sobre la base de aquellos que han tenido experiencia similares, y ver en qué medida, son semejantes respecto de las características comunes que presentan.

Dr. Antonio Alva Santos - aalva1959@yahoo.es

b. Interpretación de los resultados.

El objetivo de la interpretación es buscar un significado más amplio a las respuestas mediante su trabazón con otros conocimientos disponibles. Ambos propósitos, por supuesto, presiden la totalidad del proceso de investigación, todas las fases precedentes han sido tomadas y ordenadas para hacer posible la realización de estos dos últimos momentos.

Este aspecto del proceso se realiza confrontando los resultados del análisis de los datos con las hipótesis formuladas y relacionando dichos resultados con la teoría y los procedimientos de la investigación.

Cuando el plan de la investigación ha sido cuidadosamente elaborado y las hipótesis formuladas en términos adecuados para una observación confiable, los resultados obtenidos son interpretados fácilmente.

De todos modos, la interpretación debe limitarse al sistema de variables considerado para cada hipótesis, pues sólo éstas cuentan con el fundamento teórico para la interpretación.

1) Interpretación de resultados positivos respecto a las hipótesis formuladas.

Cuando los resultados obtenidos permiten la verificación de las hipótesis, se debe cuidar que la interpretación no exceda a la información que aportan los datos. Además, es importante considerar las exigencias de validez interna y las limitaciones que se han presentado durante el proceso de investigación. Es necesario señalar los factores que no fueron controlados y que pudieron afectar los resultados. También, es conveniente relacionar los resultados obtenidos, con los logrados en otros estudios sobre el mismo problema de investigación.

Debe manejarse con prudencia los valores obtenidos con el análisis estadístico, pues no siempre la significación estadística de los resultados garantiza que éstos sean realmente importantes (Ary, 1982).

2) Interpretación de los resultados negativos respecto a las \hipótesis formuladas.

Cuando los resultados no confirman las hipótesis, el investigador, debe, sin embargo, aceptarlos como tales, puesto que en esa condición tendrán su propio significado y valor.

c. La interpretación en el caso de la investigación cualitativa.

En el caso de la investigación operativa, puente entre la acción educativa y la investigación pedagógica o protagónica, recogidos los datos, se procede a su estudio, análisis y clasificación. De este modo surgen, necesariamente, algunas ideas acerca del mejor procedimiento para resolver el problema o al menos para planear un estudio más profundo que ayude a resolverlo. Sobre estos datos e ideas se formula una hipótesis; pero esta hipótesis es siempre una actividad, un plan de acción escolar o educativo, que ha de llevarse a efecto en las condiciones ordinarias de las instituciones educativas sometidas a control tan riguroso como sea posible. No se trata, pues, de una prueba aislada y esterilizada dentro del hacer educativo, es la acción de la propia institución que somete a observación sistemática su propia actividad para perfeccionarla.

Los resultados de esta acción investigadora, o, si se quiere, de esta investigación activa, son siempre normas operacionales, principios de acción inmediatamente aplicables, a la tarea ordinaria de la organización de la cual ha surgido. Estas normas operacionales deberán ser expresadas en los mismos términos que normalmente se emplean para aludir a la actividad correspondiente.

Todo este proceso es llevado a efecto mientras se desarrolla el trabajo educativo normal, como una parte del mismo, o, mejor aún, incardinado en él, formando un todo con la situación que se estudia. En ello estriba el carácter esencial de la "investigación por la acción", rúbrica quizá excesivamente pretenciosa para una realidad que debe ser cotidiana.

Cabe recordar que:

?? Los datos recogidos para una investigación tienen poco significado si no se les ordena o clasifica siguiendo algún sistema. Además, es la única forma de poder realizar el análisis e interpretación de los datos en forma adecuada y con economía de tiempo y esfuerzo.

?? La tabulación, como técnica, consiste en ordenar y situar los datos en tablas.

?? En cambio, si se ordenan los puntajes en una distribución de frecuencias se puede examinar la configuración general y determinar las formas de distribución de los puntajes y su significado.

?? En la tabulación de los datos un concepto básico es el de frecuencia, es decir el número de casos que poseen una característica determinada.

?? La distribución de frecuencias se realiza estableciendo un determinado número de intervalos de clase en los cuales se marcan las puntuaciones. (En estadística existen principios para determinar el número de intervalos y la amplitud de éstos.)

?? Después que se han anotado todas las puntuaciones se cuentan las marcas para hallar la frecuencia o número de casos que corresponde a cada intervalo. La suma de todas las frecuencias es igual al número de casos estudiados.

Cuando el plan de investigación considera la utilización de métodos estadísticos, es posible elaborar los esquemas tentativos de las tablas antes de la recogida de los datos; el objetivo es conocer, anticipadamente, los tipos de datos que se necesitarán para elaborar las tablas y comprobar si los instrumentos a utilizar aportarán los datos que se requiera. En este caso, se debe conceder atención al tamaño de los intervalos, los cuales deben guardar relación con los instrumentos a utilizarse en la recogida de datos.

Encinas (1993) sostiene que los procedimientos analíticos del modelo etnográfico difieren de los empleados en la mayoría de los diseños de investigación. El análisis no se realiza en una etapa posterior a la recogida de datos, sino durante todo el estudio, simultáneamente.

Lacey (1976) considera que los resultados obtenidos en esta forma se 'distorsionan enormemente' debido a las limitaciones de los datos iniciales. Por muy cuidadoso que sea el proceso de recogida de datos y aún cuando permita definir y caracterizar una población, los datos obtenidos aportan una información empírica que, en la mayoría de los casos, obliga a modificar las decisiones adoptadas.

Además, el análisis de los datos requiere de la clasificación y categorización que son, obviamente, procesos posteriores a la obtención de los datos.

Atendiendo a estas consideraciones, Woods (1989) propone ligar los datos lo más estrechamente que sea posible, a través de la triangulación, de la intensificación, la interacción o cualquier otra técnica, para así lograr una información consistente.

Dr. Antonio Alva Santos - aalva1959@yahoo.es

Como técnicas de análisis los etnógrafos emplean la teorización, la selección secuencias y los procedimientos analíticos generales.

?? La teorización es un largo proceso cognitivo que se inicia -a partir de la información recogida- con la abstracción, comparación, aplicación de experiencias pasadas y solución de problemas hasta llegar a la configuración de ideas.

Al iniciar un estudio, el etnógrafo registra todo aquello que puede ser interesante; pero a medida que logra un conocimiento en profundidad, limita la extensión de su ámbito hasta llegar a determinar unidades de análisis, sobre la base de categorías conceptuales; en forma tal, que logra datos y constructos relacionados entre sí, lo que le permite formular hipótesis respecto a la validez de las relaciones establecidas. Como se observa, la recogida de datos y su análisis son aspectos interactivos e interdependientes.

?? La selección secuencias es un proceso abierto en el cual a medida que avanza la investigación se determinan, definen y analizan nuevos subconjuntos de sujetos, objetos o hechos de interés específico para el investigador, lo que permite el desarrollo y afirmación de constructos y teorías o la eliminación de constructos, hipótesis o teorías contradictorios. Es obvio que para proceder a la selección secuencias es preciso contar con suficientes datos que permitan el análisis.

?? Los procedimientos analíticos generales comprenden una serie de estrategias tales como: la inducción analítica y las comparaciones constantes, las cuales siguen procesos inductivos para la elaboración de la teoría; los protocolos observacionales estandarizados, los que utilizando la vía deductivo permiten organizar los datos cuantitativos y verificar proposiciones; los análisis tipológicos y enumerativos que pueden utilizarse para diversos fines. Todas estas técnicas pueden emplearse en un mismo estudio ya que no son excluyentes.

Los procesos inferenciales que emplean los etnógrafos se diferencian de los correspondientes

a otros diseños, fundamentalmente, por el momento o etapa en que se realizan; en algunos estudios desde el análisis de los datos al contrastarlos con los marcos teóricos, porque las

ingerencias tratan de explicar los fenómenos y sobre todo las relaciones observadas en el grupo estudiado debido a que pueden conducir a modificaciones del marco teórico y de las hipótesis.

Generalmente los etnógrafos utilizan inferencias lógicas inductivas y secuenciales, sobre la base de los datos provenientes del trabajo de campo y de otras fuentes, lo que, en su concepto, les permite asegurar la validez interna del estudio. En estas condiciones la validez externa de la investigación es limitada, pues precisan de otros estudios realizados y que comparativamente sean semejantes, para establecer relaciones y llegar a conclusiones consistentes.

Las conclusiones.

Los resultados de un estudio científico, señala Travers (1971), deben presentarse habitualmente en una tabla con algunas observaciones explicativas. Pero puesto que muchos estudios sobre educación no se aproximan a los estándares ideales, este método de exposición no siempre se puede lograr. Debe distinguirse entre los resultados del estudio y la interpretación de éstos.

a. Requisitos y validez de las conclusiones.

"Resultados" significa habitualmente los datos resumidos y el test aplicado para determinar si éstos son o no coherentes con la hipótesis que están destinados a verificar. En investigación educacional debe aplicarse por lo común algún test de significación a los datos, para verificar la hipótesis. Generalmente se describe este test en la sección de resultados del informe. Esa sección debe describir también cualesquiera eventos especiales o inesperados que hayan ocurrido durante la experimentación. También debe examinarse en esta sección el tratamiento de las cifras faltantes.

En la medida de lo posible, la tabla o tablas que presentan los resultados de un estudio deben explicarse por sí mismas y no requerir una extensa lectura del texto para ser interpretadas. En cambio, el material del texto debe señalar los aspectos importantes de los datos y atraer la atención hacia la pertinencia de los resultados.

Es siempre cuestión de criterio establecer cuántos datos tabulados deben presentarse. Por regla general, sólo hay que incluir las estadísticas que resulten cruciales para la verificación de una hipótesis. Es raro que datos primarios detallados encuentren lugar en un informe de investigación, excepto cuando son de interés tan poco común que su reproducción favorece decididamente a la ciencia.

Un error muy habitual en la presentación de los resultados es la división de éstos en demasiadas tablas separadas. Muchos informes de investigación pueden mejorarse fusionando las tablas en unidades mayores.

Travers comenta el problema de la actitud a tomar con los experimentos que no arrojan nada que pueda considerarse ordinariamente como resultado sobre el que hay que informar. No se refiere a los que arrojan resultados negativos, sobre los que se puede informar generalmente mediante los procedimientos ya examinados, sino a los experimentos que no pudieron llegar, debido a alguna dificultad técnica, a su adecuada conclusión.

Estos esfuerzos abortados no son totalmente inútiles en lo que respecta a la información que proporcionan. En verdad, si los problemas que ellos suscitan no se examinaran nunca en la literatura, otros intentarían experimentos similares v terminarían en parecidas dificultades.

Para el autor, la salida de este dilema consiste en informar de los resultados de un experimento abortado en la introducción de un informe correspondiente a otro experimento posterior que tuvo éxito. Se puede anteponer al informe sobre un experimento exitoso, una exposición de los diversos caminos y enfoques que se exploraron antes de poder emprenderlo.

Tal exposición será breve, pero debe bastar para advertir a los demás sobre las limitaciones de las alternativas exploradas.

Dr. Antonio Alva Santos - aalva1959@yahoo.es

Esto no significa, por supuesto, que no deba señalarse la debilidad del enfoque revelada durante el curso de un estudio. A veces es necesario y deseable admitir que el principal conocimiento derivado de un experimento es cómo diseñar un estudio más concluyente.

También ocurre con mucha frecuencia que un estudio diseñado como un experimento crucial y concluyente resulta ser, cuando se lo examina de cerca, ambiguo en sus resultados debido a las diversas maneras en que éstos pueden interpretarse.

Se comete un error común al extraer conclusiones de los resultados de una investigación.

Este error se observa en los casos en que un investigador reúne datos que refutan una hipótesis. En tales circunstancias, algunos investigadores tienen tendencia a girar en redondo y buscar razones por las cuales el experimento no era realmente un test crucial de la cuestión que estaba destinado a resolver. La situación indica que el investigador llegó a apegarse personalmente demasiado a sus propias ideas, o que el test de validez era inadecuado de entrada. Si se tratara de esto último, puede preguntarse por qué llegó a realizarse el experimento. Si el experimentador cambió su punto de vista durante la investigación y comenzó a cuestionar su utilidad debió haber detenido su trabajo y no haber publicado de ningún modo sus resultados.

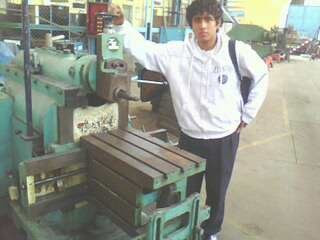

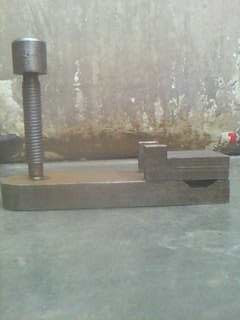

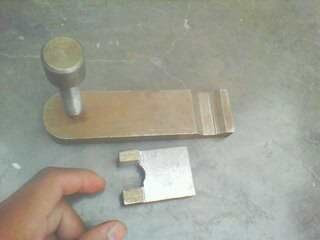

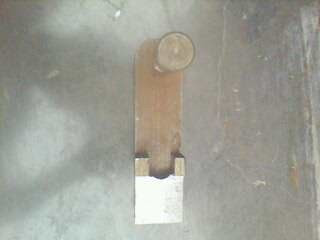

Sujetador de piezas cilindricas para la Fresadora Univeral








domingo, 17 de octubre de 2010

Diseños de investigación

Con el fin de recolectar la información necesaria para responder a las preguntas de investigación (bien sea cualitativa o cuantitativa, de las Ciencias Sociales o de las Físicas), el investigador debe seleccionar un diseño de investigación. Esto se refiere a la manera práctica y precisa que el investigador adopta para cumplir con los objetivos de su estudio, ya que el diseño de investigación indica los pasos a seguir para alcanzar dichos objetivos. Es necesario por tanto que previo a la selección del diseño de investigación se tengan claros los objetivos de la investigación.

Las maneras de cómo conseguir respuesta a las interrogantes o hipótesis planteadas dependen de la investigación. Por esto, existen diferentes tipos de diseños de investigación, de los cuales debe elegirse uno o varios para llevar a cabo una investigación particular (Hernández, Fernández y Baptista, 2000; Castillo, 2005).

Tipos de Diseño de Investigación: La precisión, la profundidad así como también el éxito de los resultados de la investigación dependen de la elección adecuada del diseño de investigación. He aquí un esquema donde se resumen los diferentes tipos de investigación según Hernández, Fernández y Baptista (2000): (Explora el esquema)


Cada tipo de diseño posee características particulares por lo que cada uno es diferente a cualquier otro y ?no es lo mismo seleccionar un tipo de diseño que otro? (Hernández, Fernández y Baptista, 1998, p.185). La eficacia de cada uno de ellos depende de si se ajusta realmente a la investigación que se esté realizando. Los diseños experimentales son propios de la investigación cuantitativa, mientras los no experimentales se aplican en ambos enfoques (cualitativo o cuantitativo) (Hernández, Fernández y Baptista, 2000). De este modo existen dos Diseño de investigación principales, los experimentales o de la laboratorio y los no experimentales que se basan en la temporalización de la investigación.

A manera de resumen:

Investigación de laboratorio o experimental:
Se ocupa de la orientación dirigida a los cambios y desarrollos, tanto de la esfera de las ciencias naturales como de las sociales. El control adecuado es el factor esencial del método utilizado. La ley de la variable única debe cumplirse en toda situación experimental. Esta investigación se presenta mediante la manipulación de una variable no comprobada, en condiciones rigurosamente controladas, con el fin de escribir de qué modo y por qué causa se produce una situación o acontecimiento particular. Este tipo de investigación presenta las siguientes etapas:

• Presencia de un problema para el cual sea realizada una revisión bibliográfica.
• Identificación y definición del problema.
• Definición de hipótesis y variables y la operalización de las mismas.
• Diseño del plan experimental.
• Prueba de confiabilidad de los datos.
• Realización del experimento.
• Tratamiento de datos.
Investigación no experimental según la temporalización:
Método transversal: Es el diseño de investigación que recolecta datos de un solo momento y en un tiempo único. El propósito de este método es describir variables y analizar su incidencia e interrelación en un momento dado.

• Diseños transversales descriptivos: son aquellos que tienen como objetivo indagar la incidencia y los valores en que se manifiesta una o más variables.

• Diseños transversales correlacionales: se encargan de describir relaciones entre dos o más variables en un momento determinado.

• Diseños transversales correlacionales/causales: son aquellos en los cuales las causas y efectos ya ocurrieron en la realidad (estaban dados y manifestados) y el investigador los observa y reporta.

Método longitudinal: Es el diseño de investigación que recolecta datos a través del tiempo en puntos o períodos especificados, para hacer inferencias respecto al cambio, sus determinantes y consecuencias.

• Diseños longitudinales de tendencia o trend: son aquellos que analizan cambios a través del tiempo (en variables o sus relaciones), dentro de alguna población en general.

• Diseños longitudinales de evolución de grupo o cohort: son estudios que examinan cambios a través del tiempo en subpoblaciones o grupos específicos. Atención a las cohortes o grupos de individuos vinculados de alguna manera, generalmente la edad, grupos por edad.

• Diseños longitudinales panel: son similares a las dos clases de diseños anteriormente señalados, sólo que el mismo grupo de sujetos es medido en todos los tiempos o momentos.

jueves, 5 de agosto de 2010

Instituto Superior Tecnológico Publico
"José Pardo"


Integrantes:

Apolinario Quispe, Carlos
Contreras Chaves, Frank
Lermo Reyes, Armin

Profesor:

Abdel Rojas Santillan

Paginas webs
http://contreraschavezfrank.blogspot.com
http://apolinarioquispecarlos.blogspot.com

http//lermoreyesarmin.blogspot.com

Metrología
La metrología (del griego μετρoν, medida y λoγoς, tratado) es la ciencia de la medida. Tiene por objetivo el estudio de los sistemas de medida en cualquier campo de la ciencia. También tiene como objetivo indirecto que se cumpla con la calidad.
La Metrología tiene dos características muy importantes el resultado de la medición y la incertidumbre de medida.
Los físicos y las industrias utilizan una gran variedad de instrumentos para llevar a cabo sus mediciones. Desde objetos sencillos como reglas y cronómetros, hasta potentes microscopios, medidores de láser e incluso avanzadas computadoras muy precisas.
Por otra parte, la Metrología es parte fundamental de lo que en los países industrializados se conoce como Infraestructura Nacional de la Calidad, compuesta además por las actividades de: normalización, ensayos, certificación y acreditación, que a su vez son dependientes de las actividades metrológicas que aseguran la exactitud de las mediciones que se efectúan en los ensayos, cuyos resultados son la evidencia para las certificaciones. La metrología permite asegurar la comparabilidad internacional de las mediciones y por tanto la intercambiabilidad de los productos a escala internacional.
En el ámbito metrológico los términos tienen significados específicos y éstos están contenidos en el Vocabulario Internacional de Metrología o VIM.
A continuación se expone un muestrario de los instrumentos de medición más utilizados en las industrias metalúrgicas de fabricación de componentes, equipos y maquinaria.



Instrumentos de medición

En la siguiente lista se muestran algunos instrumentos de medición e inspección:

Pie de rey o calibrador vernier universal:
para medir con precisión elementos pequeños (tornillos, orificios, pequeños objetos, etc.). La precisión de esta herramienta llega a la décima, a la media décima de milímetro e incluso llega a apreciar centésimas de dos en dos (cuando el nonio está dividido en cincuenta partes iguales). Para medir exteriores se utilizan las dos patas largas, para medir interiores (p.e. diámetros de orificios) las dos patas pequeñas, y para medir profundidades un vástago que va saliendo por la parte trasera, llamado sonda de profundidad. Para efectuar una medición, ajustaremos el calibre al objeto a medir y lo fijaremos. La pata móvil tiene una escala graduada (10, 20 o 50 divisiones, dependiendo de la precisión).
La medición con este aparato se hará de la siguiente manera: Primero se deslizará la parte móvil de forma que el objeto a medir quede entre las dos patillas si es una medida de exteriores. La patilla móvil indicará los milímetros enteros que contiene la medición. Los decimales deberán averiguarse con la ayuda del nonio. Para ello observaremos qué división del nonio coincide con una división (cualquiera) de las presentes en la regla fija. Esa división de la regla móvil coincidirá con los valores decimales de nuestra medición.


• Pie de rey de Tornero: muy parecido al anteriormente descrito, pero con las uñas adaptadas a las mediciones de piezas en un torno. Este tipo de calibres no dispone de patillas de interiores pues con las de exteriores pueden realizarse medidas de interiores, pero deberá tenerse en cuenta que el valor del diámetro interno deberá incrementarse en 10 mm debido al espesor de las patillas del instrumento (5 mm de cada una).

• Calibre de profundidad: es un instrumento de medición parecido a los anteriores, pero tiene unos apoyos que permiten la medición de profundidades, entalladuras y agujeros. Tienen distintas longitudes de bases y además son intercambiables.

• Banco de una coordenada horizontal: equipo de medición para la calibración de los instrumentos de medida. Provisto de una regla de gran precisión permite comprobar los errores de los útiles de medida y control, tales como pies de rey, micrómetros, comparadores, anillos lisos y de rosca, tampones, quijadas, etc.


Micrómetro, tornillo micrométrico o Palmer: es un instrumento que sirve para medir con alta precisión (del orden de una micra, equivalente a 10 − 6 metros) las dimensiones de un objeto. Para ello cuenta con 2 puntas que se aproximan entre sí mediante un tornillo de rosca fina, el cual tiene grabado es su contorno una escala. La escala puede incluir un nonio. Frecuentemente el micrómetro también incluye una manera de limitar la torsión máxima del tornillo, dado que la rosca muy fina hace difícil notar fuerzas capaces de causar deterioro de la precisión del instrumento. El Micrómetro se clasifica de la siguiente manera:
o Micrómetro de exteriores: son instrumentos de medida capaces de medir el exterior de piezas en centésimas. Poseen contactos de metal duro rectificados y lapeados. Ejercen sobre la pieza a medir una presión media entre 5 y 10 N, poseen un freno para no dañar la pieza y el medidor si apretamos demasiado al medir.
o Micrómetro digital: son exactamente iguales a los anteriores, pero tienen la particularidad de realizar mediciones de hasta 1 milésima de precisión y son digitales, a diferencia de los anteriores que son analógicos.
o Micrómetro exterior con contacto de platillos: de igual aspecto que los anteriores, pero posee unos platillos en sus contactos para mejor agarre y para la medición de dientes de coronas u hojas de sierra circulares.
o Micrómetro de exteriores de arco profundo: tiene la particularidad de que tiene su arco de mayor longitud que los anteriores, para poder realizar mediciones en placas o sitios de difícil acceso.
o Micrómetro de profundidades: se parece mucho al calibre de profundidades, pero tiene la capacidad de realizar mediciones en centésimas de milímetro.
o Micrómetro de interiores: mide interiores basándose en tres puntos de apoyo. En el estuche se contienen galgas para comprobar la exactitud de las mediciones.

• Reloj comparador: es un instrumento que permite realizar comparaciones de medición entre dos objetos. También tiene aplicaciones de alineación de objetos en maquinarias. Necesita de un soporte con pie magnético.

• Visualizadores con entrada Digimatic: es un instrumento que tiene la capacidad de mostrar digitalmente la medición de un instrumento analógico.

Verificador de interiores: instrumento que sirve para tomar medidas de agujeros y compararlas de una pieza a otra. Posee un reloj comparador para mayor precisión y piezas intercambiables.


• Gramil o calibre de altitud: es un instrumento capaz de realizar mediciones en altura verticalmente, y realizar señalizaciones y paralelas en piezas.

• Goniómetro universal: es un instrumento que mide el ángulo formado por dos visuales, cifrando el resultado. Dicho ángulo podrá estar situado en un plano horizontal y se denominará “ángulo azimutal”; o en un plano vertical, denominándose “ángulo cenital” si el lado origen de graduación es la línea cenit-nadir del punto de estación; o “ángulo de altura” si dicho lado es la línea horizontal del plano vertical indicado que pasa por el punto de vista o de puntería.

• Nivel de agua: es un instrumento de medición utilizado para determinar la horizontalidad o verticalidad de un elemento. Es un instrumento muy útil para la construcción en general y para la industria. El principio de este instrumento está en un pequeño tubo transparente (cristal o plástico) el cual está lleno de líquido con una burbuja en su interior. La burbuja es de tamaño inferior a la distancias entre las 2 marcas. Si la burbuja se encuentra entre las dos marcas, el instrumento indica un nivel exacto, que puede ser horizontal o vertical.

• Tacómetro: es un instrumento capaz de contar el número de revoluciones de un eje por unidad de tiempo.
• Voltímetro: instrumento para medir la diferencia de potencial entre dos puntos.
• Amperímetro: instrumento para medir la intensidad de corriente que circula por una rama de un circuito eléctrico.
• Polímetro: instrumento capaz de medir diferentes medidas eléctricas como la tensión, resistencia e intensidad de corriente normal que hay en un circuito, además de algunas funciones más que tenga el instrumento, dependiendo del fabricante.
• Estroboscopio: es un elemento capaz de contar revoluciones y vibraciones de una maquinaria, sin tener contacto físico, a través del campo de acción que ésta genera.
• Galgas para roscas y espesores: son reglas comparación para ver que el tipo de rosca de una tornillo o el espesor de un elemento. La galga de rosca puede ser de rosca Métrica o Whitworth.
• Balanza: instrumento que es capaz de medir el peso de un determinado elemento. Las hay de distintos tamaños y de distintos rangos de apreciación de pesos.


Calibre tapón cilíndrico pasa-no pasa.
• Calibre pasa-no pasa
o Calibre tampón cilíndrico: son elementos que sirven para comprobar el diámetro de agujeros y comprobar que se adaptan a lo que necesitamos, para respetar las tolerancias de equipo, se someten a la condición de pasa-no pasa y tienen el uso contrario al calibre de herradura.
o Calibre de herradura: sirve para medir el diámetro exterior de piezas con la condición de pasa-no pasa.
• Calibre de rosca: permite medir la rosca tanto de un macho como de una hembra, sometidos a la condición de pasa/no pasa.
• Instrumentos para inspección óptica
o Lupa: es un instrumento de inspección que permite ver objetos y características que nos es imposible ver a simple vista. Consigue aumentar lo que estamos viendo, el aumento depende de la graduación óptica del instrumento.
o Microscopio: instrumento de visualización que nos permite ver aspectos o características de objetos con una visión microscópica, y con los dos ojos simultáneamente.
o Proyector de perfiles: instrumento que permite ampliar con un factor conocido, una pieza y poder observar su estructura más pequeña mediante la reflexión de su sombra.
• Termómetro: instrumento que permite realizar mediciones de temperatura.
• Rugosímetro: es un instrumento que mediante ondas es capaz de medir la rugosidad de la superficie de un objeto, sin necesidad de ampliación visual de la superficie del objeto.


Durómetro.
• Durómetro: instrumento electrónico que permite medir y hacer pruebas de la dureza de distintos materiales, ya sean metálicos, cerámicos, plásticos o de piedra.

Metrología

La metrología (del griego μετρoν, medida y λoγoς, tratado) es la ciencia de la medida. Tiene por objetivo el estudio de los sistemas de medida en cualquier campo de la ciencia. También tiene como objetivo indirecto que se cumpla con la calidad.
La Metrología tiene dos características muy importantes el resultado de la medición y la incertidumbre de medida.
Los físicos y las industrias utilizan una gran variedad de instrumentos para llevar a cabo sus mediciones. Desde objetos sencillos como reglas y cronómetros, hasta potentes microscopios, medidores de láser e incluso avanzadas computadoras muy precisas.
Por otra parte, la Metrología es parte fundamental de lo que en los países industrializados se conoce como Infraestructura Nacional de la Calidad, compuesta además por las actividades de: normalización, ensayos, certificación y acreditación, que a su vez son dependientes de las actividades metrológicas que aseguran la exactitud de las mediciones que se efectúan en los ensayos, cuyos resultados son la evidencia para las certificaciones. La metrología permite asegurar la comparabilidad internacional de las mediciones y por tanto la intercambiabilidad de los productos a escala internacional.
En el ámbito metrológico los términos tienen significados específicos y éstos están contenidos en el Vocabulario Internacional de Metrología o VIM.
A continuación se expone un muestrario de los instrumentos de medición más utilizados en las industrias metalúrgicas de fabricación de componentes, equipos y maquinaria.
